通常情況下，摸清楚球磨機襯板的磨損情況是對襯板假定一個一致的磨損輪廓，然后測量襯板的斷面，某些情況下測量幾個斷面的平均值。在放置了測量裝置之后，這些針的長度被標記在紙上。通過把紙上的標記轉化成表示每個針的長度的數值，就得到襯板的斷面。然后，通過在確定的時間間隔內把不同時間的輪廓與原始輪廓比較，球磨機襯板磨損速率就可以計算出來。

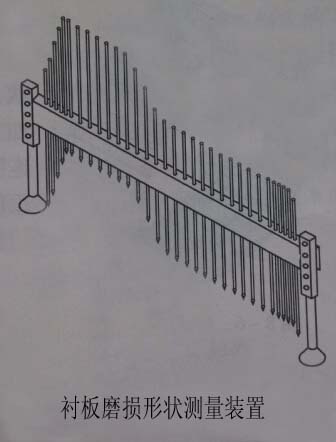

在新的方法中，要采用一個裝置來準確地測量斷面，并且需要一個3D模型軟件，在設計這個裝置中，要考慮精確、質量輕、易使用和單人可操作性。由于球磨機計劃停車的時間非常短，因此要使測量能夠盡可能快地完成。新設計的測量裝置采用鋁材制成，規格為30mm×50mm×550mm，重為4kg，裝置的主要部分有特定間隔的孔。如圖：
該裝置上孔與孔之間的距離是不同的，是依據于半自磨球磨機襯板磨損形狀的初步研究確定的，襯板的某些部位坡度變化大，則孔距小以增加記錄形狀的精確度；而在坡度變化小的部位，孔距則大。該裝置的主體內部插入一塊帶孔的橡膠，橡膠上的孔和主體上的孔是一致的。每個孔內插有一個290mm的不銹鋼針，該特點是易于不銹鋼針的上下移動，橡膠的彈性使鋼針在測量時保持其位置，因而，不需要使用螺絲來固定鋼針，就可以完成對球磨機襯板磨損形狀的測量。
