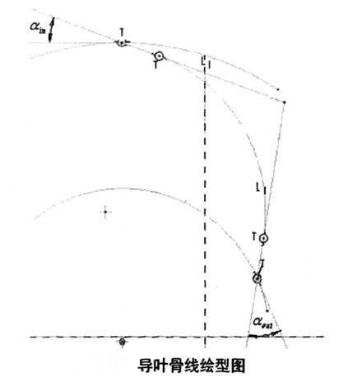

在水泥回轉窯的整個煅燒過程中,具體的和導葉相關的進出口角,我們已經知道是可以通過計算來獲得的,并制作出相應的曲線示意圖,具體如圖所示:
由回轉窯導葉骨線示意圖我們可以看出,是在兩段折線的長度相等情況下,令圓弧與兩折線出現相切的狀態,從而得出導葉的進出口向?qū)~出口角進行慢慢的過渡狀態曲線,而這樣的曲線,就是我們所說的導葉翼型骨線。

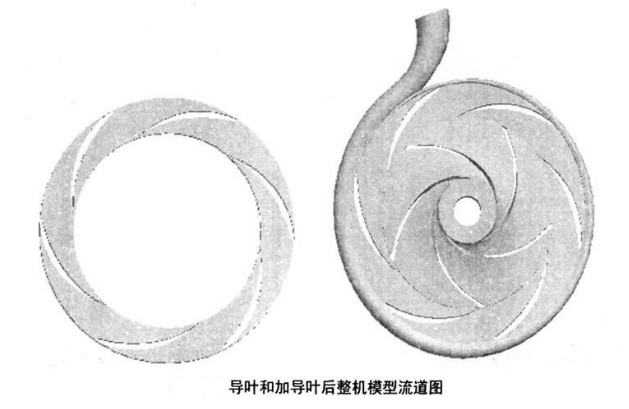

以英國的RAF-6翼型為例,由于其屬于圓弧翼型,因此其較大厚度應由強度來決定,在進行試驗時選用的為12毫米,并且通過較大厚度換算的翼型數據,來對回轉窯導葉沿骨線進行加厚處理,并繪出導葉的形狀,而下圖則為加上導葉后的離心泵在水泥回轉窯的整體流道圖,其中,蝸殼基圓的擴大是較為恰當?shù),而各斷面的形態以及面積是保持不變的。
