因物料在回轉窯設備中的煅燒存在多變量、大滯后、強耦合等特性，一般的控制設備已不能滿足其控制效果，針對以上問題，設計出了回轉窯設備復合控制器。

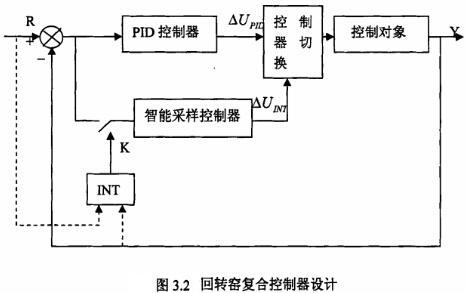

應用于回轉窯設備煅燒的復合控制器分為增量式PID操控和智能采用操控。在回轉窯設備輸入變量偏差及趨勢變化較大的情況下，選用智能采用操控，經過一段時間的觀察于調節，可以將偏差快速縮至較小。在偏差較小情況下應用增量式PID操控，對回轉窯設備煅燒實施綜合調整，并維持其穩態運轉。具體的復合控制器設計如下圖。
具體的復合控制器在回轉窯設備內的操作及布局詳情如下：
從圖中我們可以看到，INT即為智能器，其控制采用開關K，當滿足輸入量偏差或是趨勢大于某一闕值時，智能器控制采用開關閉合，智能采用控制器輸出，相反當系統輸入量不滿足開關閉合條件情況下，開關斷開，智能采用控制器不輸出。
在復合控制器切換過程中，其切換條件為：較小偏差范圍內可選用PID控制器，偏值較大且大于某一闕值或參數趨勢大于特定闕值時，則選用智能采用控制器。因PID操控和智能采用操控的輸出都屬于增量式輸出，因此在回轉窯設備運作過程中�？刂破髑袚Q產生的擾動較小。
